Zakelijke laadstraat plannen: paal, fundering en kastkeuze

Inleiding

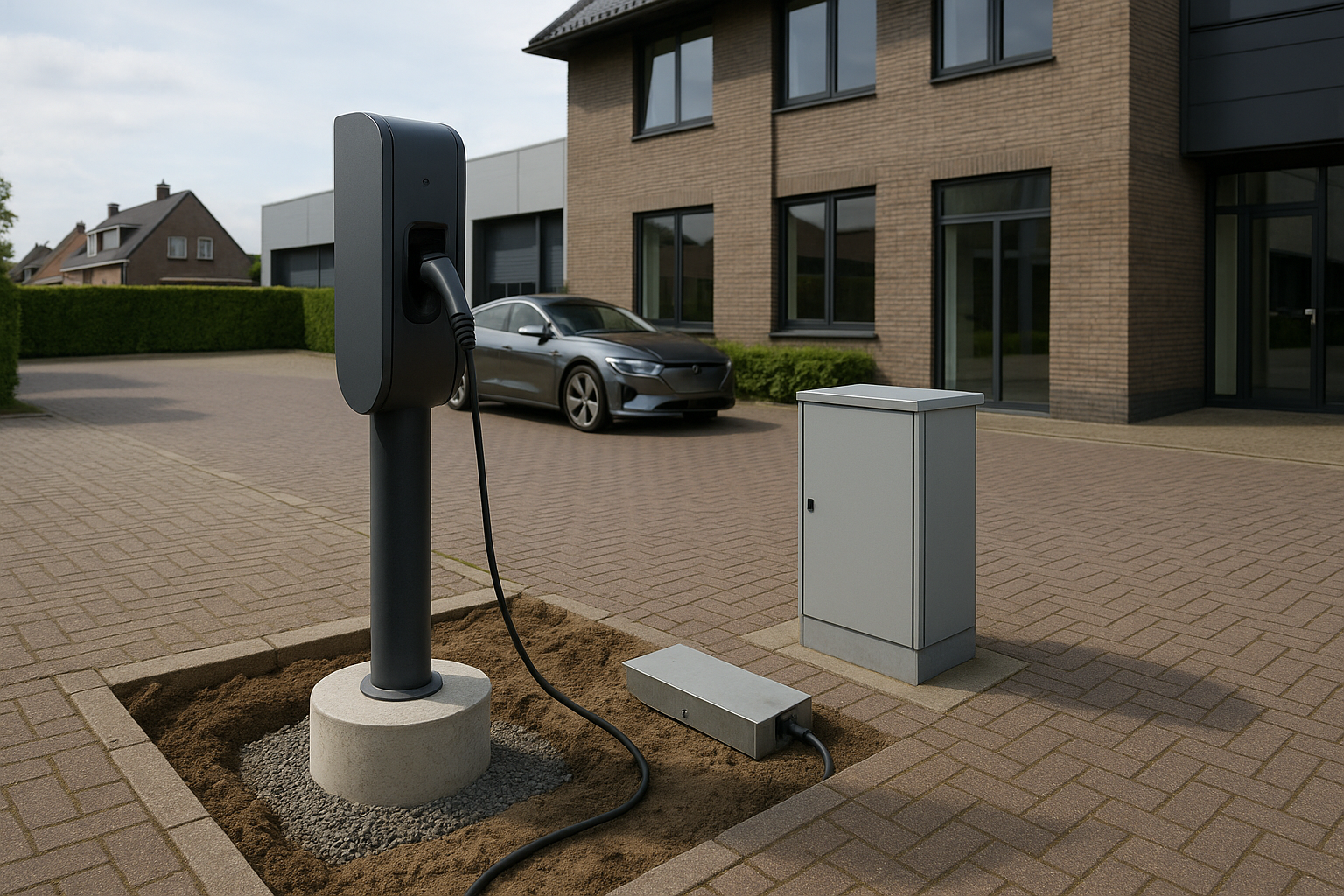

Als je een zakelijke laadstraat gaat inrichten, draait alles om goede planning. De keuze tussen een losse paal, een paal met base of een halve kast bepaalt veel: fundering, kabelroutes, toekomstvastheid en onderhoudsgemak. Hieronder een nuchtere, technische toelichting met praktische aandachtspunten. Schrijf dit vooral in je plan- en bestekfase; het voorkomt onnodig graafwerk en meerwerk tijdens de uitvoering.

Keuze: losse paal, paal met Pole Base of halve kast (ABB)

Losse paal (Peblar Paal)

Een losse paal is een compacte oplossing: de laadunit komt in de paal zelf. Voordelen zijn een kleinere footprint en eenvoudiger zichtlijnen op het parkeerterrein. Nadelen zijn dat alle actieve componenten in de paal zitten, wat het vervangen of uitbreiden lastiger kan maken.

De Peblar Paal (enkel) ondersteunt load balancing en is geschikt voor veel standaard zakelijke toepassingen. Houd rekening met bereik van vaste kabels en de plaatsing van de voedingskabels naar de paal.

Paal met Pole Base (Peblar Pole Base)

Een paal met een Pole Base combineert zichtcomfort van een paal met meer ruimte onderin voor bekabeling en bevestiging. De base biedt een robuuste bevestigingsplaat en maakt vervanging of onderhoud eenvoudiger omdat de paal los te nemen is van de fundering.

De Peblar Pole Base ondersteunt load balancing; deze opbouw werkt goed wanneer je een nette afwerking en eenvoudiger service wilt.

Halve kast (ABB ledige kast – half)

Een halve kast is een goede keuze als je meerdere verdelingen, aardlekschakelaars of intelligente laadsturing centraal wilt plaatsen. Deze kasten bieden ruimte voor verdeelinrichting, verkeersbeveiliging en scheiding tussen kracht- en besturingskabels.

De ABB ledige kast (half) is geschikt voor installatie van laadsturing en beveiligingscomponenten. Kies een kast als je verwacht dat je later wilt uitbreiden of meerdere aansluitingen centraal wilt regelen.

Fundering en bevestiging

De fundering bepaalt stabiliteit en levensduur. Belangrijke punten:

• Zorg dat de fundering voldoende draagkracht heeft voor de paal en eventuele botsingbelasting (in overleg met constructeur of civiele partij).
• Maak de fundering vorstvrij en vlak. Een zakkende paal veroorzaakt kabelspanning en problemen met deuropeningen of klemmen.
• Bij paal met Pole Base: zorg voor een vrijliggende bevestigingsplaat met ankerpunten; werk de afdekking af zodat water niet in de base blijft staan.
• Bij halve kast: houd rekening met ruime, vlakke betonnen voetplaat en voldoende ruimte voor de deuropening en werkzaamheden aan de kast.

Kabelgoten, leidingen en ondergrondse bekabeling

Een duidelijke kabelrouting bespaart later veel tijd. Adviezen:

• Leg kabels in beschermde buizen of kabelgoten met voldoende ruimte voor uitbreiding.
• Markeer en documenteer alle routes voor toekomstige graafwerkzaamheden.
• Aansluiting naar een halve kast maakt verdeelwerk eenvoudiger en houdt actieve componenten uit de paal; dit vereist doorgaans grotere kabeldoorsneden maar vereenvoudigt onderhoud.
• Houd rekening met bereik van vaste laadkabels: de Peblar Business Cable is leverbaar in 5 m en 7,5 m uitvoeringen (MID-meter en ERE-geschikt); kies lengte op basis van parkeergeometrie.

Bereikbaarheid en parkeerlay-out

Laadpunten moeten praktisch bereikbaar zijn voor alle typen bedrijfsauto’s en gebruikers. Denk aan:

• Parkeervakbreedte en -diepte: controleer dat kabels de laadpoort bereikten zonder dat auto’s buiten het vak moeten staan.
• Vrije ruimte rond de paal voor opening van portieren en servicewerkzaamheden.
• Geen obstakels zoals stoepranden, hoge opsluitbanden of straatmeubilair direct naast de paal.
• Plaats paal en base zodanig dat kabels niet klem komen te zitten onder de band of bij deuren.
• Overweeg zichtlijnen en verlichting: een goed zichtbare paal voorkomt aanrijschade.

Elektrische aansluiting, meting en load balancing

Praktische punten voor elektrische inpassing:

• Plan de voedingsroute vroeg: waar komt de hoofdkabel binnen, en waar zit de verdeelkast? Een halve ABB-kast is handig om verdeel- en beveiligingsapparatuur centraal te huisvesten.
• Als je ERE-compliance nodig hebt, kies dan laders met een ingebouwde, MID-gecertificeerde meter. Voorbeelden zijn de Peblar Business Cable-varianten (5 m en 7,5 m) en de Peblar Business Socket, die MID-meter en ERE-geschikt zijn. ERE alleen relevant in combinatie met een laadpunt met ingebouwde MID-meter.
• Voor load balancing kun je kiezen voor decentrale oplossingen in de paal of centrale sturing. Zowel de Peblar Paal, Peblar Pole Base als de Peblar Dual ondersteunen load balancing. Ook is de NexBlue Edge Max beschikbaar voor intelligente load balancing en piekmanagement.

Praktische tips voor uitvoering

• Werk met een verdiept kabelplan en tekeningen bij oplevering. Zorg dat graafdieptes en kabeldieptes in het plan staan.
• Betrek beheer en schoonmaakdienst: locaties met veel verkeer hebben andere eisen dan zakelijke bezoekersparkeerplaatsen.
• Zorg voor servicevriendelijke positie van zekeringen en afschakelaars, vooral bij paal-oplossingen waar onderdelen ingebouwd zitten.
• Denk aan fysieke bescherming: paalbeschermers of paaltjes beschermen tegen aanrijden zonder de paal zelf onbereikbaar te maken.
• Test bereik en kabellengte in de praktijk met verschillende voertuigen voordat je definitief funderingen dichtgooit.

Checklist voor het plan

• Keuze paal, paal+base of halve kast vastgelegd
• Funderingstype en afmetingen overeengekomen met civiele partij
• Kabelroutes en buislengtes getekend
• Meting en ERE-/MID-behoefte bepaald (indien van toepassing)
• Load balancing oplossing gekozen (decentrale in paal of centrale regelaar zoals NexBlue Edge Max)
• Onderhouds- en servicepad vrijgehouden

FAQ

1. Wanneer kies ik een halve kast boven een losse paal?

Kies een halve kast als je ruimte nodig hebt voor verdeelcomponenten, toekomstige uitbreidingen of wanneer je meerdere laadpunten centraal wilt aansturen. Voor eenvoudige, kleinere opstellingen kan een losse paal volstaan.

2. Moet ik rekening houden met speciale funderingen?

Ja. Fundering moet vorst- en draagkrachtig zijn en aangepast aan eventuele botsingbelasting. Bespreek dit met de civiele aannemer en lever duidelijke anker- en montage-tekeningen.

3. Hoe lang moeten laadkabels zijn?

Dat hangt af van parkeergeometrie en waar de laadpoort van het voertuig zit. Peblar levert vaste kabels in 5 m en 7,5 m uitvoeringen (Peblar Business Cable) die MID-meter en ERE-geschikt zijn; controleer in de praktijk met gebruikersauto’s.

4. Wat is het voordeel van load balancing?

Load balancing voorkomt overbelasting van de voedingslijn door de beschikbare capaciteit te verdelen over meerdere laadpunten. Dit kan centraal geregeld worden (bijvoorbeeld met een NexBlue-oplossing) of decentrale functionaliteit gebruiken die in sommige Peblar-producten aanwezig is.

5. Hoe voorkom ik storingen door weersinvloeden?

Zorg voor waterdichte aansluitingen, goede afwatering bij de base en voldoende ventilatie in kasten. Plaats componenten op bereikbaar hoogte voor onderhoud.

Wil je dit plan vertalen naar een concrete offerte en uitvoeringstekeningen? Neem contact op met een installateur zodat we de locatie kunnen inmeten en het exacte plan kunnen uitwerken.

Veelgestelde vragen

Wanneer kies ik een halve kast boven een losse paal?

Kies een halve kast als je ruimte nodig hebt voor verdeelcomponenten, toekomstige uitbreidingen of wanneer je meerdere laadpunten centraal wilt aansturen. Voor eenvoudige, kleinere opstellingen kan een losse paal volstaan.

Moet ik rekening houden met speciale funderingen?

Ja. De fundering moet vorst- en draagkrachtig zijn en afgestemd op eventuele botsingbelasting. Bespreek anker- en montage-eisen met de civiele aannemer.

Welke kabellengte is verstandig?

Kies kabellengte op basis van parkeergeometrie en de positie van de laadpoort op voertuigen. Peblar Business Cable is leverbaar in 5 m en 7,5 m (MID-meter en ERE-geschikt) voor zakelijke toepassingen.

Wanneer heb ik load balancing nodig?

Load balancing is aan te raden bij meerdere laadpunten of beperkte voedingscapaciteit. Dit voorkomt overbelasting en kan centraal of decentraal worden geregeld.

Hoe zorg ik voor toegankelijk onderhoud?

Plaats kasten en paalcomponenten op hoogte die bereikbaar is, houd vrije ruimte rondom en maak eenvoudig te openen kappen of deuren mogelijk voor service.
